达孚电器有限公司DREYFUS(德雷福斯)品牌S系列带灯选择开关是达孚公司生产的带灯选择开关,该款带灯档位选择开关具有寿命长、触头接触性好、耗能低、安全可靠、造型美观独特、制作精巧和应用范围广泛等特点。
S系列带灯选择开关适用于Φ22mm的安装孔径;它的用途广泛,不仅大多数机械设备上会选用DREYFUS(德雷福斯)的带灯选择开关,在国内外更多的是机械和电梯以及起重机的控电设备都选用。

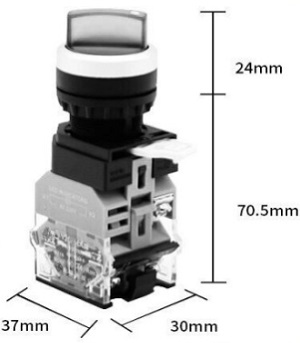

安装口径:Φ22mm; | 带灯选择开关尺寸图 |
开关额定值:AC-15 120V/6A、240V/3A、480V/1.5A、600V/1.2A, | |
DC-13 24V/6A、48V/3A、110V/1A、220V/0.5A、440V/0.25A; | |
发热电流:Ith 10A; | |
触头电阻:硬银触头≤50mΩ; | |
额定电压:500V ~ +++; | |
额定绝缘电压:Ui 600V AC; | |
环境温度:-250C ~ +550C; | |
工作耐压:2500V/1min; | |
电寿命:5×105次; | |
机械寿命:3×106次; | |
防护等级:IP65; |

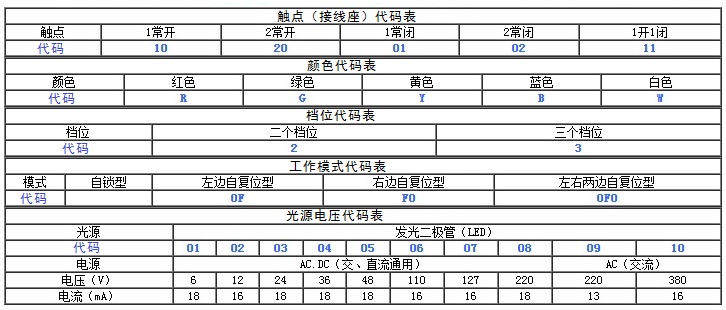

选型:DF-XD-□○D#※S/△
□ 触点代码 ○ 颜色代码 # 档位代码 ※ 工作模式代码 △ 光源电压代码
达孚电器有限公司DREYFUS(德雷福斯)品牌S系列带灯选择开关适用于机械设备、人货梯、施工梯、电站、楼宇电房控制等控电设备的交流50HZ、电压至600V及直流电压至440V的电磁起动、接触器、继电器及其它线路中作远程控制之用。
带灯选择开关常用型号
DF-XD-01RD2S/09(注释:带灯选择开关-一常闭红色短手柄二档位S系列产品/光源电压AC220V)
DF-XD-10GD2S/09(注释:带灯选择开关-一常开绿色短手柄二档位S系列产品/光源电压AC220V)
DF-XD-11RD3S/09(注释:带灯选择开关-一常开一常闭红色短手柄三档位S系列产品/光源电压AC220V)
DF-XD-20GD3S/09(注释:带灯选择开关-二常开绿色短手柄三档位S系列产品/光源电压AC220V)
