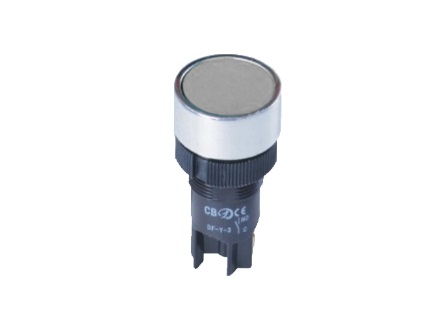

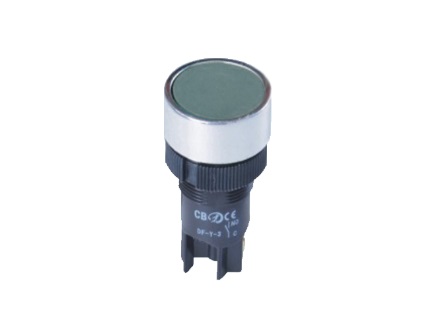

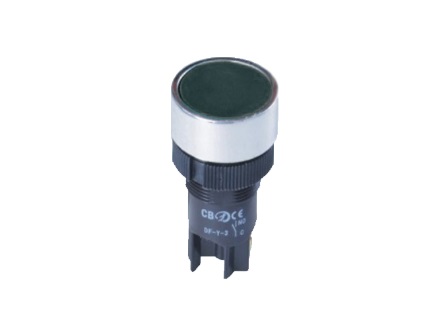

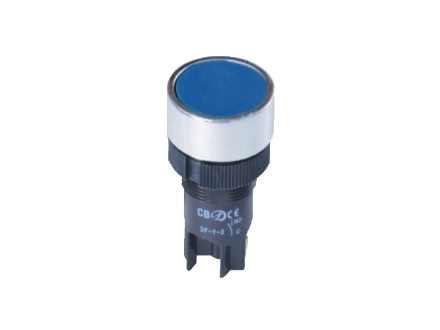

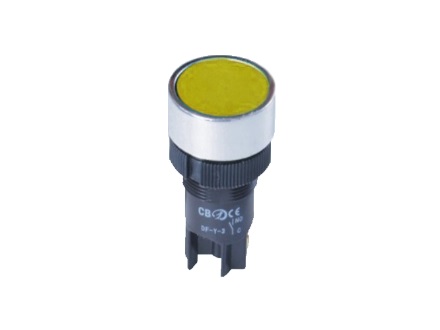

达孚电器有限公司DREYFUS(德雷福斯)品牌W系列圆体按钮是达孚公司生产的一种经济型圆体形按钮开关,该款圆体按钮具有寿命长、触头接触性好、耗能低、安全可靠、造型美观独特、制作精巧和应用范围广泛、价格便宜等特点。
W系列圆体按钮独创在这类圆形按钮开关接线端子部分设计有防触电的安全保护结构,适用于Φ22mm和Φ25mm的安装孔径(注释:用于Φ25mm孔径时,只要把紧固螺丝环反装即可。);它的用途广泛,不仅大多数机械设备上会选用我司的圆体按钮开关,在国内外更多的是机械和电梯以及起重机的控电设备都选用。

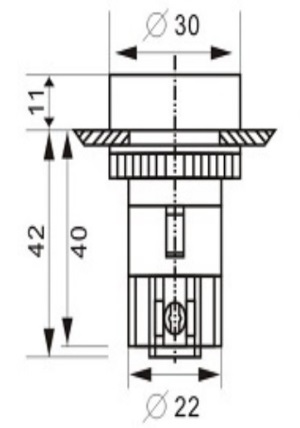

安装口径:Φ22mm ~ Φ25mm均可安装; | 圆体按钮尺寸图 |
开关额定值:AC-15 120V/6A、240V/3A、480V/1.5A、600V/1.2A, | |
DC-13 24V/6A、48V/3A、110V/1A、220V/0.5A、440V/0.25A; | |
发热电流:Ith 10A; | |
触头电阻:硬银触头≤50mΩ; | |
额定电压:500V ~ +++; | |
额定绝缘电压:Ui 600V AC; | |
环境温度:-250C ~ +550C; | |
工作耐压:2500V/1min; | |
电寿命:5×105次; | |
机械寿命:3×106次; | |
防护等级:IP65; |

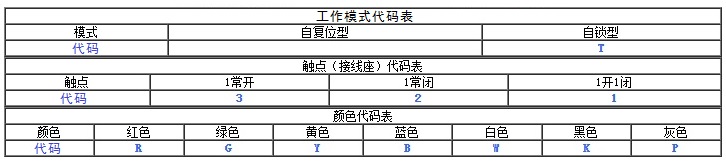

选型:DF-Y※-□○W
※ 工作模式代码 □ 触点代码 ○ 颜色代码
达孚电器有限公司DREYFUS(德雷福斯)品牌W系列圆体按钮开关适用于机械设备、人货梯、施工梯、电站、楼宇电房控制等控电设备的交流50HZ、电压至600V及直流电压至440V的电磁起动、接触器、继电器及其它线路中作远程控制之用。
圆体按钮常用型号:
DF-Y-3GW(注释:圆体按钮-常开绿色W系列产品)
DF-Y-2RW(注释:圆体按钮-常闭绿色W系列产品)
DF-Y-1GW(注释:圆体按钮-常开常闭绿色W系列产品)
